RTX 5090 : la connectique 8-pin classique évite la fonte des broches

Les connecteurs d’alimentation pour GPU restent un point sensible, surtout avec les dernières générations. Alors que les rapports de câbles 16 broches qui fondent persistent, un groupe de moddeurs vient d’apporter une solution originale : faire fonctionner une RTX 5090 avec de bons vieux connecteurs 8 broches.

Une RTX 5090 avec des connecteurs 8-pin ? C’est fait.

Les problèmes de connecteurs 16-pin qui endommagent les GPU haut de gamme, comme certaines RTX 40 ou les nouvelles Radeon RX 9000, continuent de faire parler. Même la norme révisée 12V-2×6 et les câbles spécialisés des fabricants n’ont pas totalement résolu les soucis de surchauffe. Face à cela, l’équipe de TecLab a décidé d’agir en créant la première carte graphique NVIDIA RTX 5090 au monde utilisant des connecteurs 8-pin.

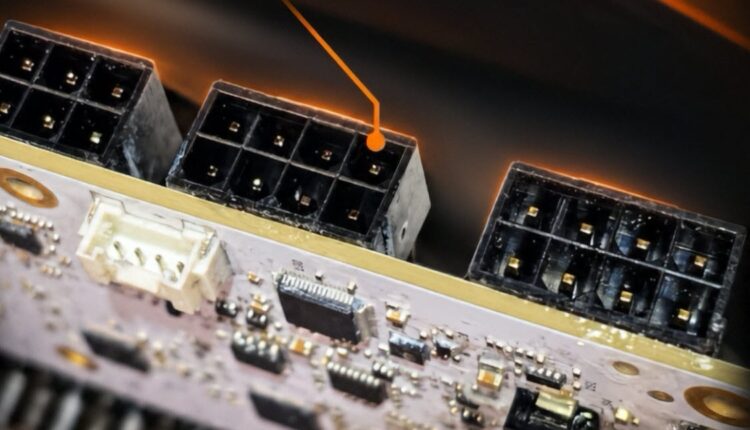

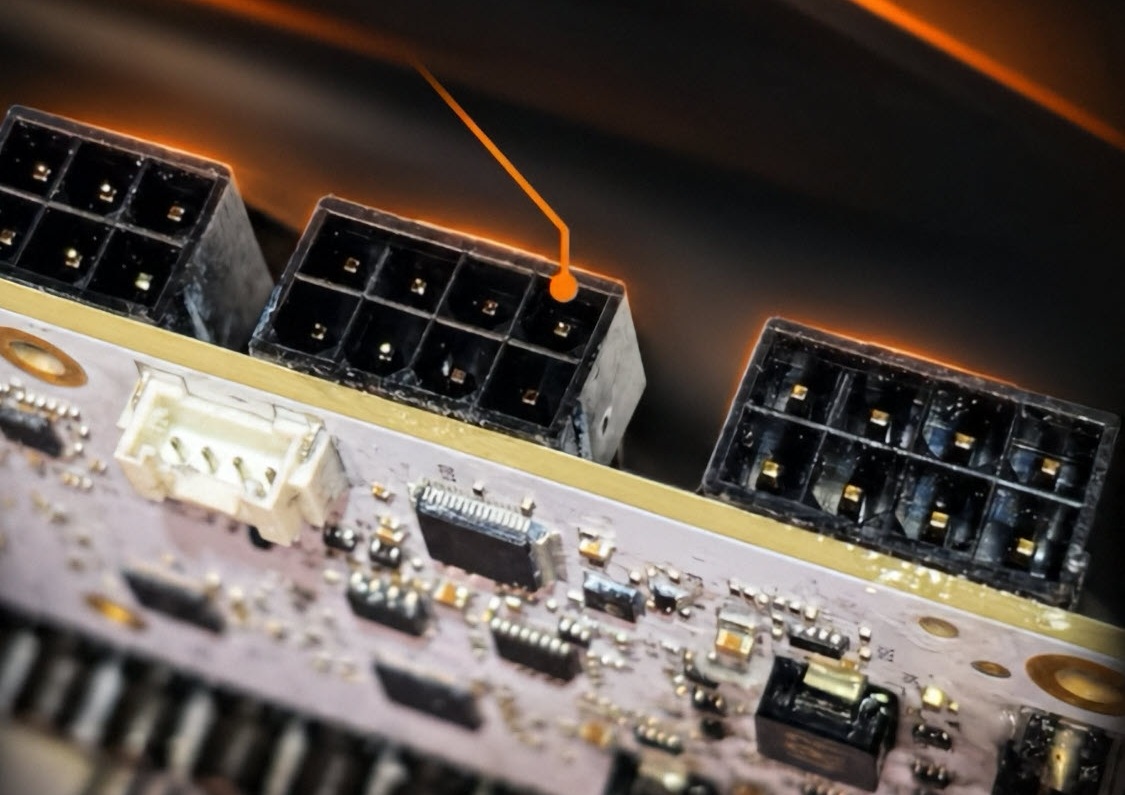

Ce mod n’est pas une conception officielle, mais il prouve qu’une RTX 5090 peut parfaitement tourner avec des connecteurs standards. TecLab est parti d’un modèle GALAX HOF OC LAB équipé de deux connecteurs 16-pin pour lui greffer trois connecteurs 8-pin. Les moddeurs estiment même que la carte pourrait se contenter de deux connecteurs. Après des premiers tests avec des connecteurs XT90, la démonstration finale utilise des Mini-Fit Jr. 8-pin classiques.

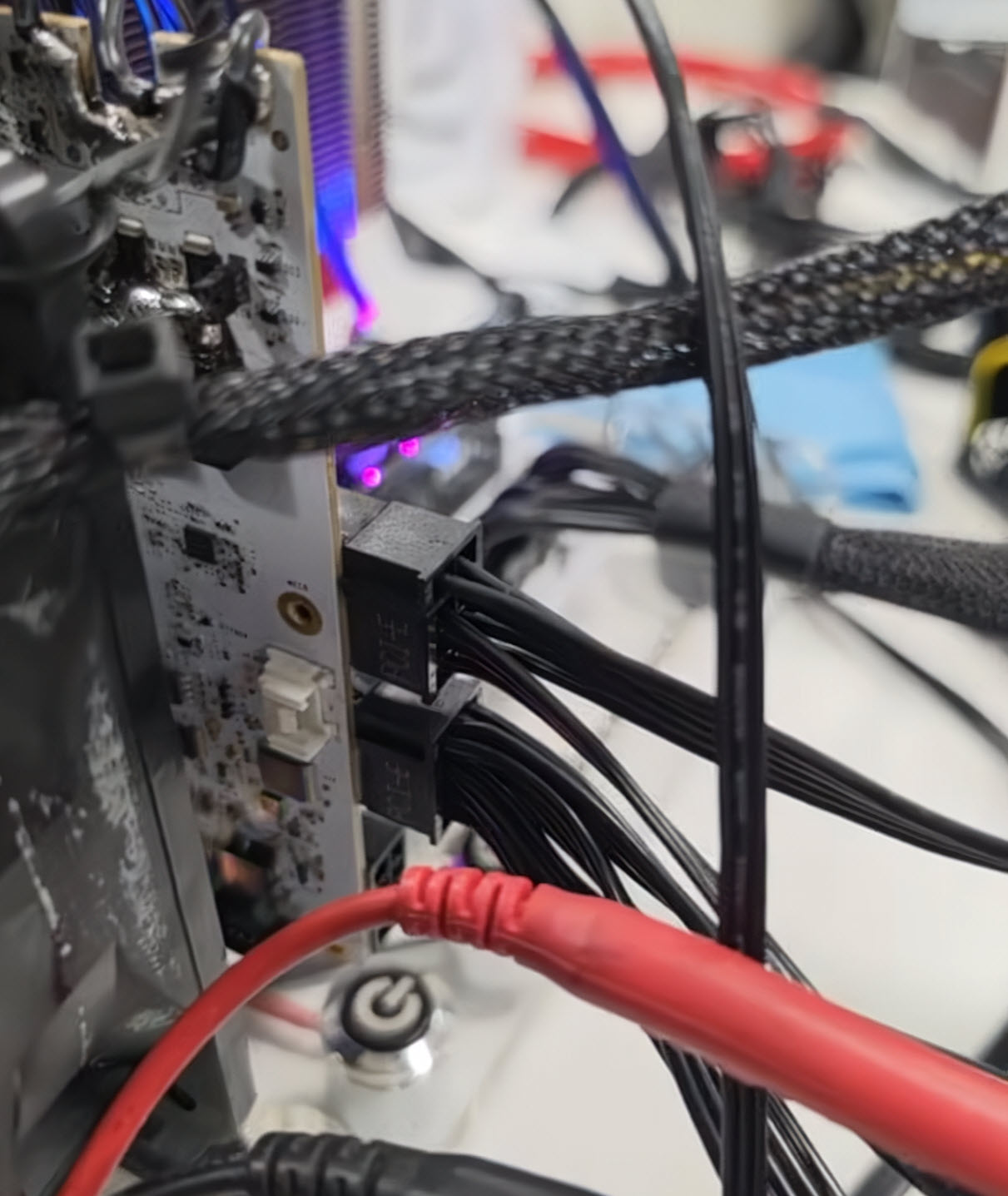

Pour que la carte accepte cette configuration, il a fallu intervenir sur les broches de détection (Sense 0 et Sense 1) en les interconnectant. Cela permet à la carte de reconnaître la pleine puissance disponible. Les connecteurs sont fixés à l’arrière du PCB via des plaques de cuivre, et vingt-quatre câbles de fort calibre acheminent le courant vers la face avant. Aucune modification du BIOS ou d’un logiciel n’est nécessaire, tout se fait au niveau matériel.

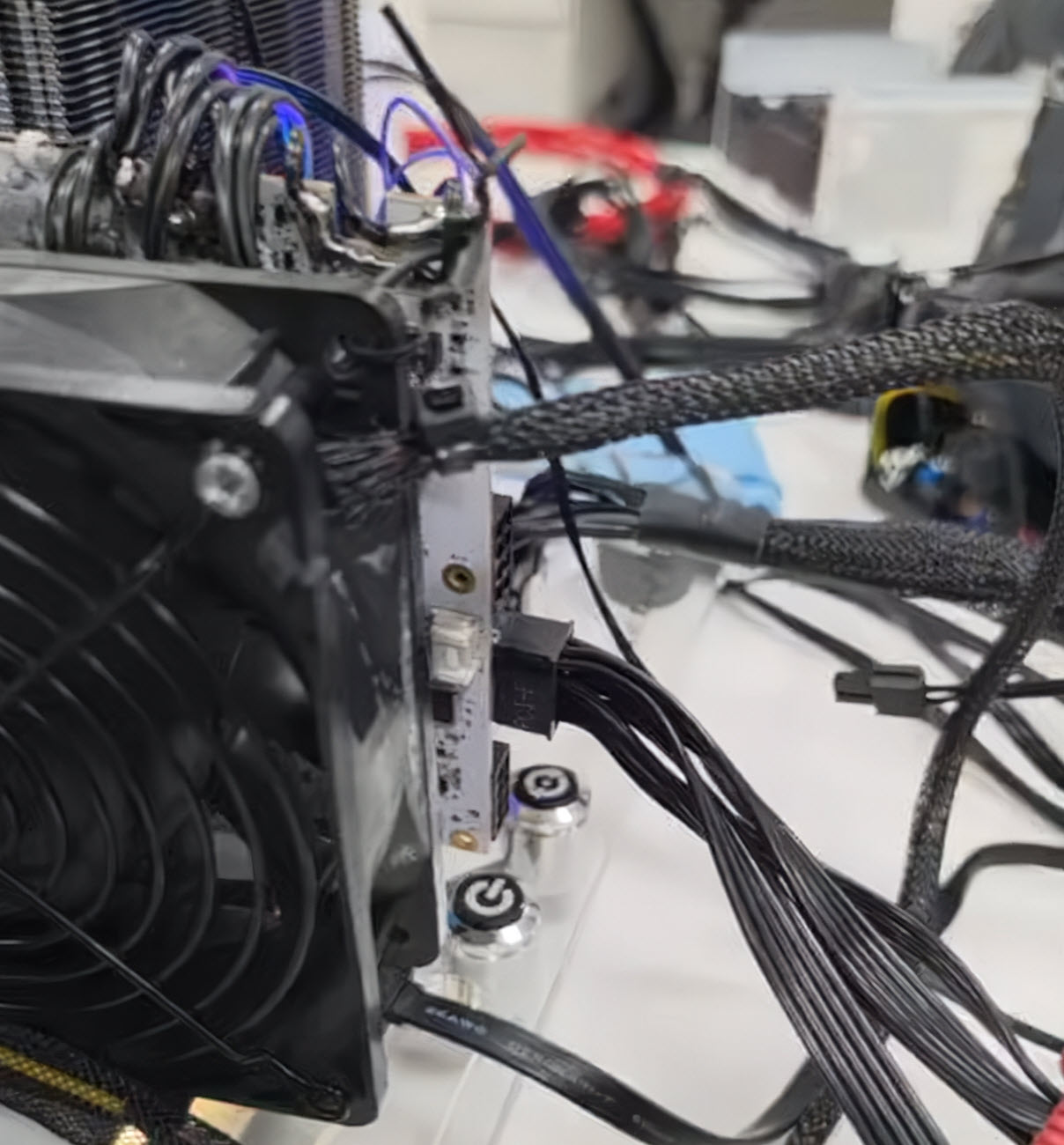

Afin de valider leur mod, les techniciens ont progressivement augmenté la consommation de la carte de 400W jusqu’à un pic de 900W via ces trois connecteurs, tout en surveillant températures et tensions. Bien que la spécification officielle limite un connecteur 8-pin à 150W, la limite pratique est bien plus haute.

Les résultats sont concluants : la RTX 5090 a pu tirer des courants de pointe dépassant 60A et fonctionner à des fréquences avoisinant les 3400 MHz. Les câbles et les soudures ont tenu la charge, restant dans des marges de sécurité thermique et électrique. Un test de plus d’une heure avec une charge supérieure à 120A a maintenu les températures des câbles sous les 35°C.

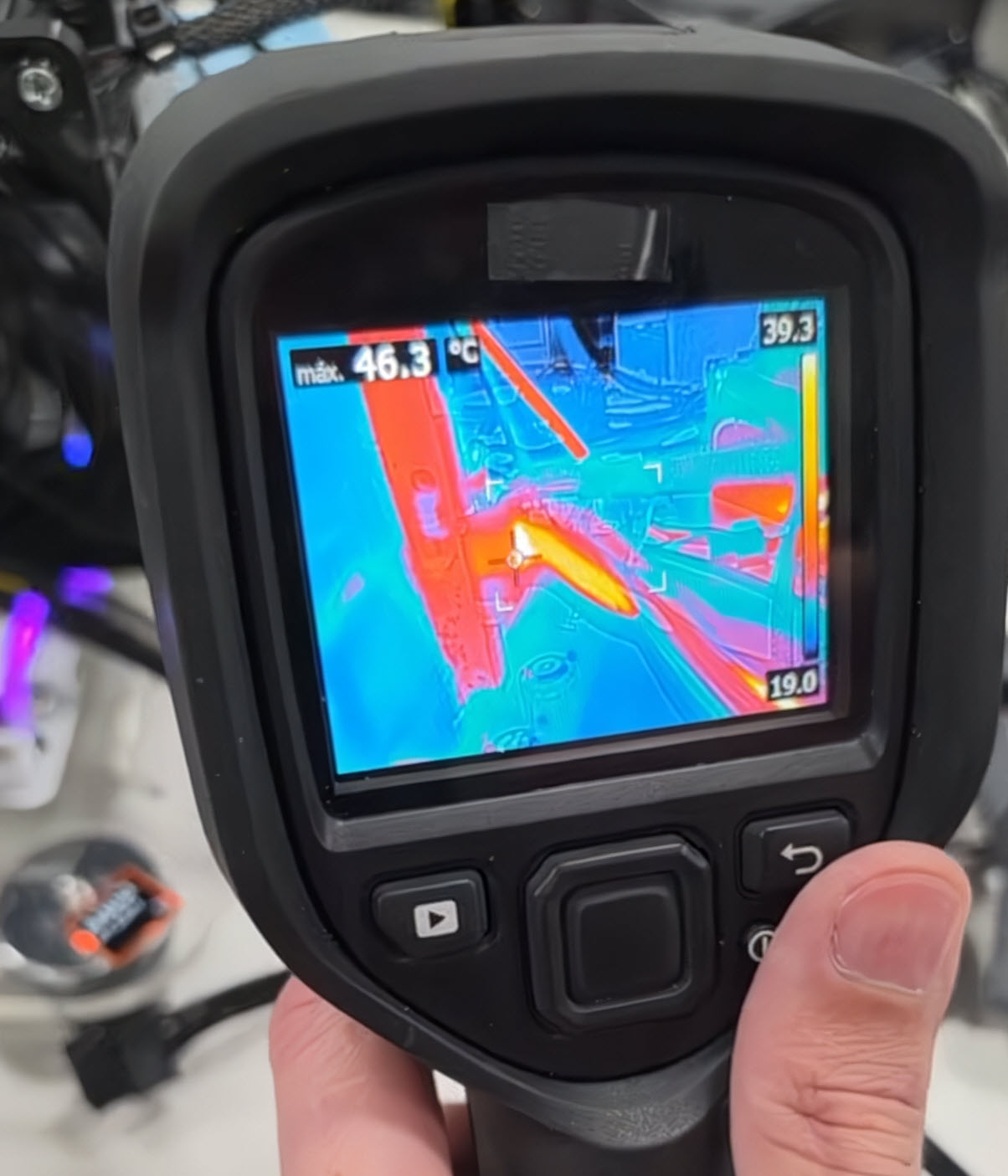

Plus impressionnant encore : en retirant le troisième connecteur, la carte a continué de fonctionner avec plus de 66 A et des fréquences au-delà de 3200 MHz, les températures restant inférieures à 25°C. Même avec un seul connecteur, elle a maintenu 65 A et des fréquences entre 3,1 et 3,2 GHz, le connecteur atteignant environ 45°C en test de stress.

Cette démonstration de TecLab montre clairement que les anciens connecteurs 8-pin restent une option viable, même pour les cartes graphiques les plus puissantes. Reste à savoir si les assembleurs reviendront à cette technologie, eux qui ont massivement investi dans l’écosystème du 16-pin. En attendant, on espère que les normes futures garantiront une meilleure sécurité pour tous les utilisateurs de connecteurs 16-pin.
