Un passionné restaure deux cartes Sound Blaster 16 et partage les défis de la réparation vintage

Un passionné de technologie remet au goût du jour des cartes son emblématiques des années 1990. En redonnant vie à ces anciennes créations, il illustre l’importance de l’apprentissage et de l’expérimentation avec du hardware vintage. Une aventure qui va bien au-delà de la simple réparation.

Si vous avez un certain âge, vous vous souviendrez sûrement des légendaires boîtes de la gamme Sound Blaster, comme illustré ci-dessus (crédit). Un ensemble mythique pour tout joueur de PC ou amateur de multimédia des années 90.

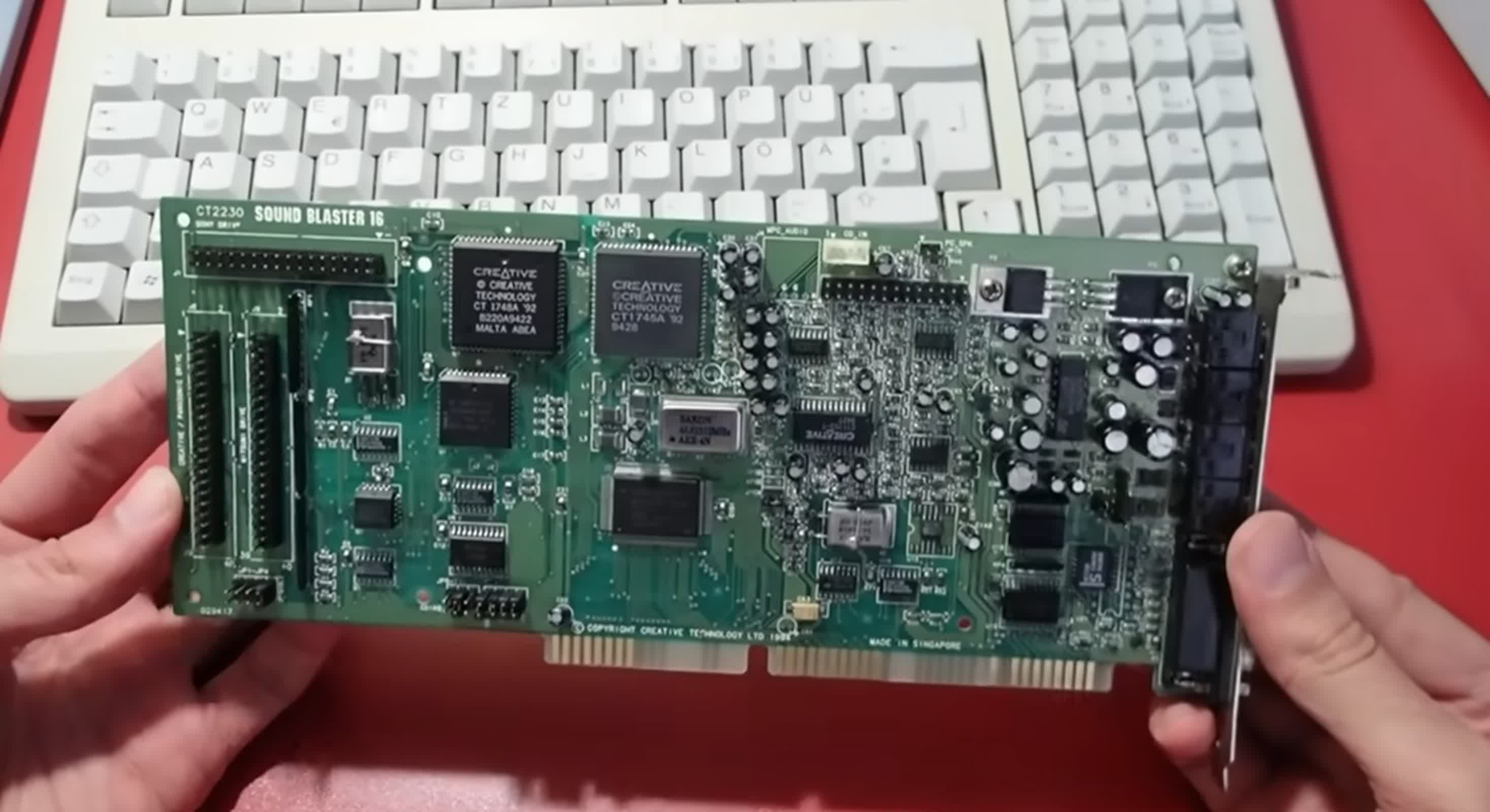

Le premier projet était axé sur une Creative Sound Blaster 16 (CT2230) de 1994, une carte qui avait connu des jours meilleurs. « Elle avait l’air un peu usée, » a avoué Necroware, notant l’absence d’un support et les abrasions visibles sur le PCB – vestiges de précédentes tentatives de réparation.

Un post-it servait de rappel pour une trace cassée, le problème central de la carte. Avec un microscope numérique, Necroware a rapidement localisé la panne et utilisé sa station de soudure pour relier le fil manquant. La réparation était simple, et les pilotes DOS Unisound ont bientôt reconnu la carte.

En testant la carte dans Descent II, Necroware a rapporté que le synthétiseur FM Yamaha OPL3 « jouait la piste musicale joliment, » et que l’audio numérique stéréo était clair. Se tournant vers les technologies modernes pour résoudre le problème du support manquant, il a créé un solide remplacement imprimé en 3D. « Le support en plastique était épais, mais c’était nécessaire pour la solidité, et il s’adaptait correctement, » a-t-il expliqué.

La deuxième carte, une Creative Sound Blaster 16 IDE (CT2290), représentait un défi bien plus important. Ayant traîné dans la pile des tâches de Necroware et ayant servi de donneuse pour d’autres réparations, la CT2290 était en piteux état. Lors de la première installation, le système ne parvenait pas à la détecter, affichant « aucun signe de vie. » Necroware a rappelé des problèmes antérieurs avec le transceiver et le tampon de bus de données, qui sont des points problématiques courants pour ce modèle. Cependant, les premières tentatives de réparation d’une ligne de résistances défectueuses n’ont donné aucun résultat.

En changeant de stratégie, il a exploré les circuits intégrés plus grands et a décidé de remplacer un transceiver de bus défaillant. Cette décision a porté ses fruits : le pilote Unisound a enfin reconnu la carte.

Cependant, la victoire fut de courte durée. Bien que le menu de Wolfenstein 3D jouait le son, les exemplaires audio en jeu étaient absents, et Descent II produisait des résultats similaires – de la musique mais pas d’effets sonores.

Démoralisé, Necroware a consulté un guide de programmation hardware de la Sound Blaster 16, qui l’a orienté vers un chip CT1748A manquant. Ce chip, précédemment retiré pour un autre projet, était une rareté. Pour faciliter les réparations futures, Necroware en a installé un support à sa place.

Une fois le chip réinstallé, la carte a finalement fonctionné correctement. « Necroware a maintenant deux cartes Sound Blaster 16 opérationnelles pour ses projets, » concluait la vidéo.

L’histoire ne s’est pas arrêtée là. Un spectateur a fait remarquer que le remplacement complexe du chip CT1748A pourrait avoir été inutile. « Mettre un cavalier sur le PCB (ou relier deux pads) pourrait acheminer l’audio numérique pour éviter ce chip processeur de signal numérique, » a noté le commentateur, suggérant qu’une solution plus simple était disponible tout au long du processus.
