Un nouvel connecteur pour limiter les problèmes de surchauffe des cartes graphiques
Une boutique de réparation de cartes graphiques en Chine a publié une vidéo sur BiliBili montrant un nouveau type de connecteur 12V-2×6 avec des broches de contact plus épaisses. Lorsqu’une carte brûlée arrive, le technicien remplace le connecteur endommagé par cette déclinaison renforcée, espérant résoudre le problème durablement. Bien que l’efficacité de cette solution ne soit pas garantie, la logique qui la sous-tend apparaît valide.

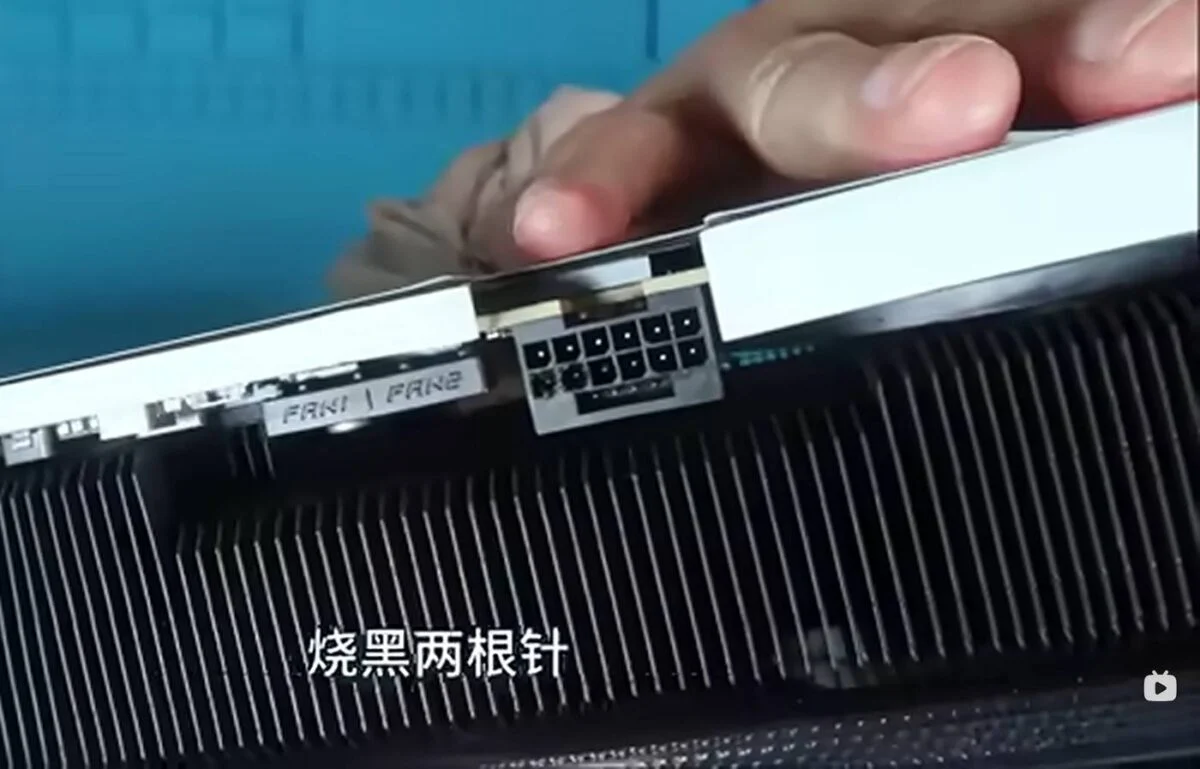

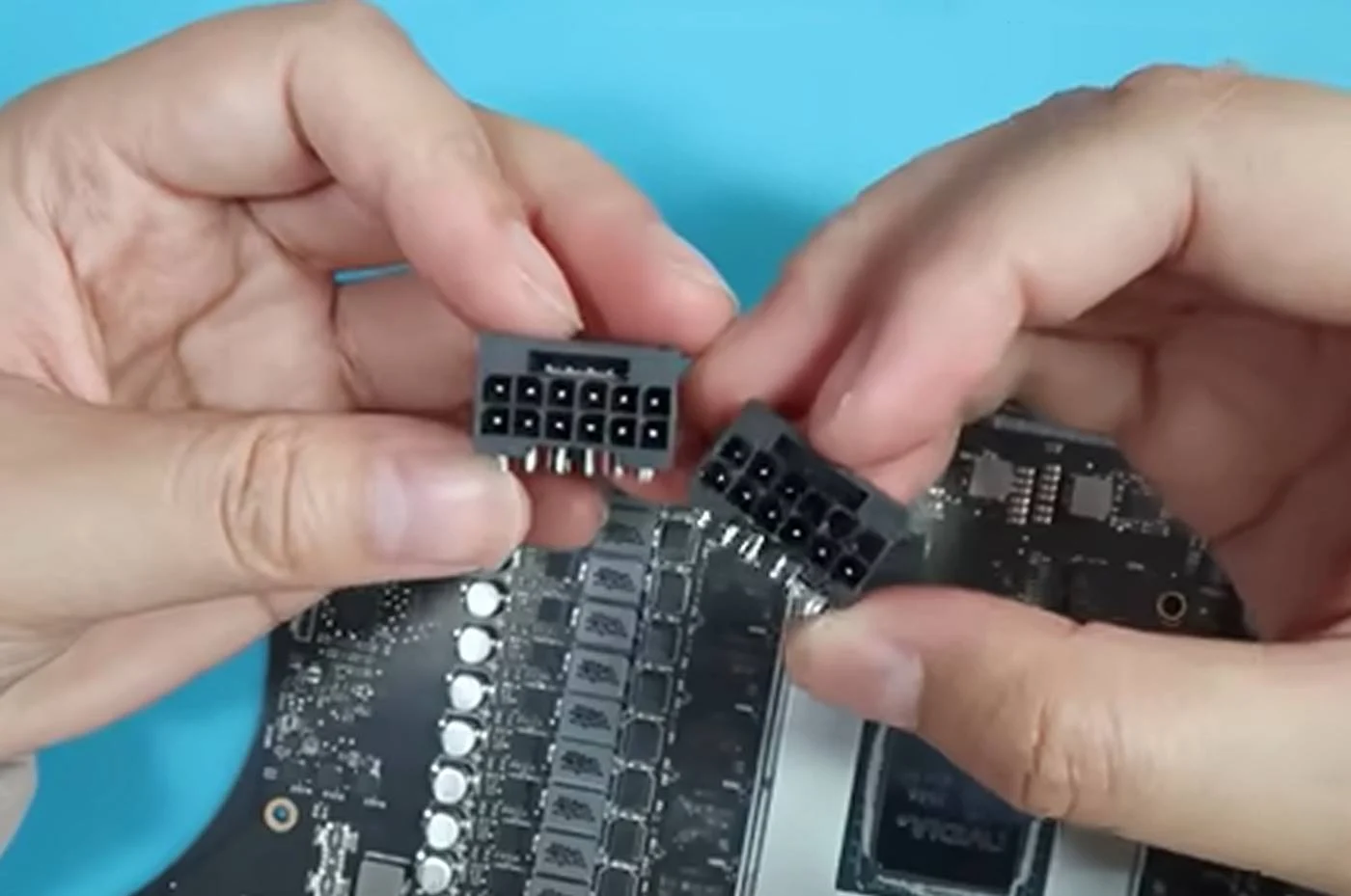

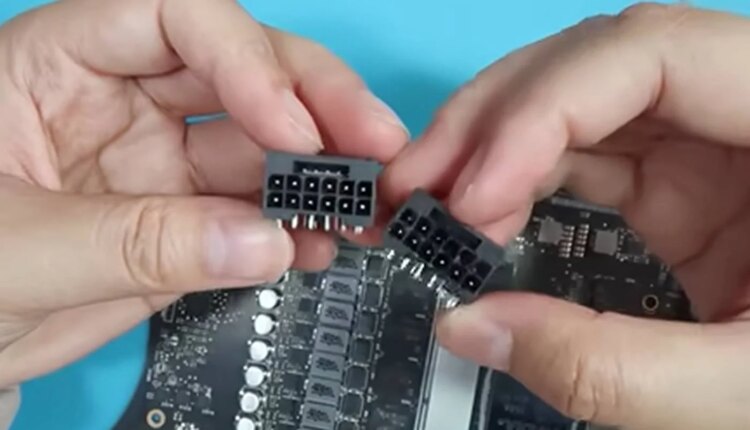

Dans sa dernière vidéo de réparation, le technicien a remplacé un connecteur endommagé sur une RTX 5090 Astral par cette nouvelle version, illustrant la différence d’épaisseur entre les broches anciennes et nouvelles. Il semble que la fonctionnalité Power Detector+ d’Asus, qui fournit des lectures de courant par broche d’alimentation et alerte sur des distributions de puissance déséquilibrées, n’ait pas suffi à préserver cette carte de la surchauffe.

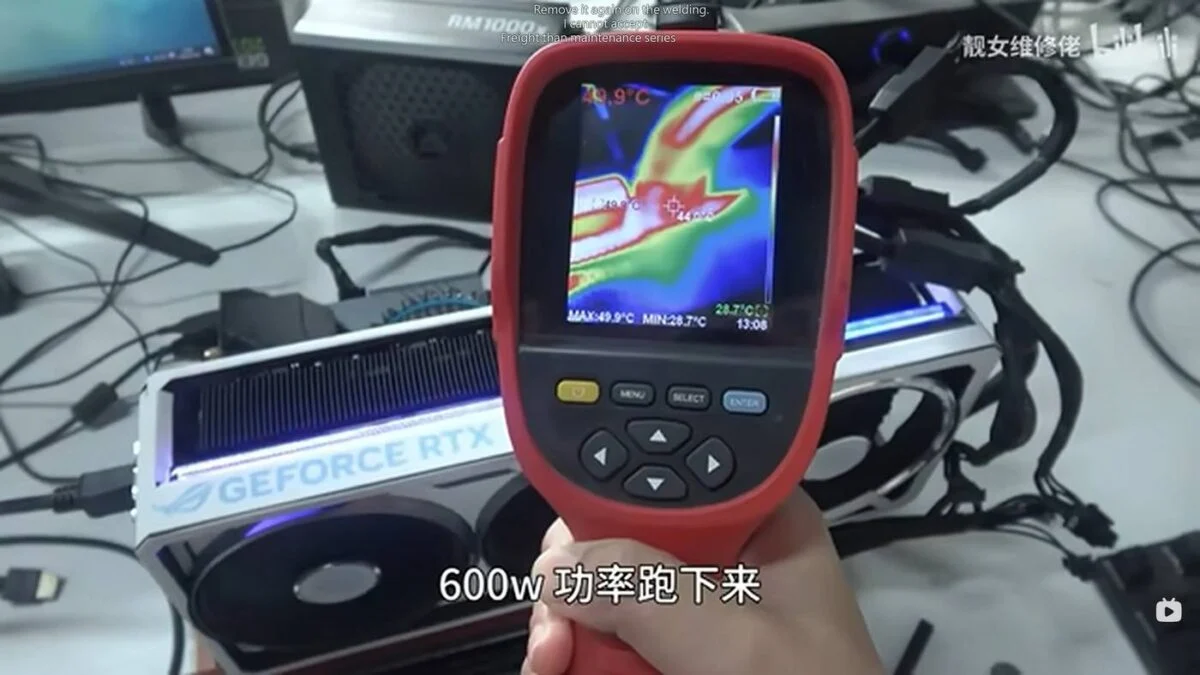

Après avoir réassemblé la carte, elle a effectué un long test de stress pour vérifier la fonctionnalité du GPU et la température du connecteur, mesurant environ 44°C tout en tirant juste en dessous de 600W par le câble. Cette température est tout à fait acceptable pour un fonctionnement continu, car la fusion survient à des températures bien supérieures à 100°C. Toutefois, difficile de savoir si la bonne connexion ou les broches épaisses sont responsables de cette performance.
Pour établir une comparaison, l’ancien connecteur 8 broches utilise des broches d’environ 1,6 mm de diamètre, notées pour 8 à 10 ampères, avec des fils de calibre 16 à 18. En revanche, le 12V-2×6 possède des broches de 1,2 mm, notées pour 9,2 ampères, avec un fil de calibre 16. Néanmoins, le 12V-2×6 est conçu pour supporter 600W, tandis que le connecteur 8 broches ne transmet que 150W. Cette fiabilité du connecteur 8 broches provient de sa conception très sécuritaire.
Malheureusement, utiliser des broches encore plus épaisses sur le 12V-2×6 ne serait pas envisageable sans redessiner complètement le système, car le hardware et les câbles existants deviendraient incompatibles. Le connecteur de remplacement utilisé par cette boutique de réparation est probablement à la limite de ce qui est acceptable pour éviter d’endommager les câbles de l’alimentation et d’engendrer de nouveaux problèmes imprévus.
Le technicien, innovant, indique que ce nouveau connecteur a permis de résoudre le problème de fusion sur de nombreux GPU, qu’ils soient utilisés avec des câbles standards ou des adaptateurs. Cela évoqué, elle déconseille l’usage des adaptateurs pour des raisons de sécurité, car ils peuvent s’approcher du point de fusion même après cette réparation.
Bien que cette solution ne soit pas définitive, elle devrait théoriquement réduire les risques de surchauffe par rapport au design original. Des broches plus épaisses entraînent une résistance électrique plus faible, ce qui diminue la production de chaleur. Peut-être que les constructeurs de cartes graphiques devraient envisager cette alternative de manière plus sérieuse. Vous suivez, NVIDIA ?
