TSMC présente son procédé 2 nm : gains de performance et d’efficacité majeurs
TSMC a récemment partagé des informations supplémentaires concernant sa technologie « N2 » en 2nm, soulignant des avancées majeures en termes de taux de rendement et de performances. Ce nœud technologique représente une étape cruciale pour l’industrie, promettant des améliorations significatives dans l’efficacité des appareils électroniques.
L’Implementation Des Nanosheets N2 : Un Bond En Avant Pour Les Performances
Le processus de fabrication en 2nm de la société taïwanaise suscite de vives attentes sur le marché. Ce nœud est censé introduire des avancées spectaculaires en matière de performances et d’efficacité. La production de masse devrait démarrer au deuxième semestre de 2025, et les dernières informations indiquent des performances impressionnantes comparées aux technologies précédentes, présentées lors de la conférence IEEE International Electron Device Meeting à San Francisco.

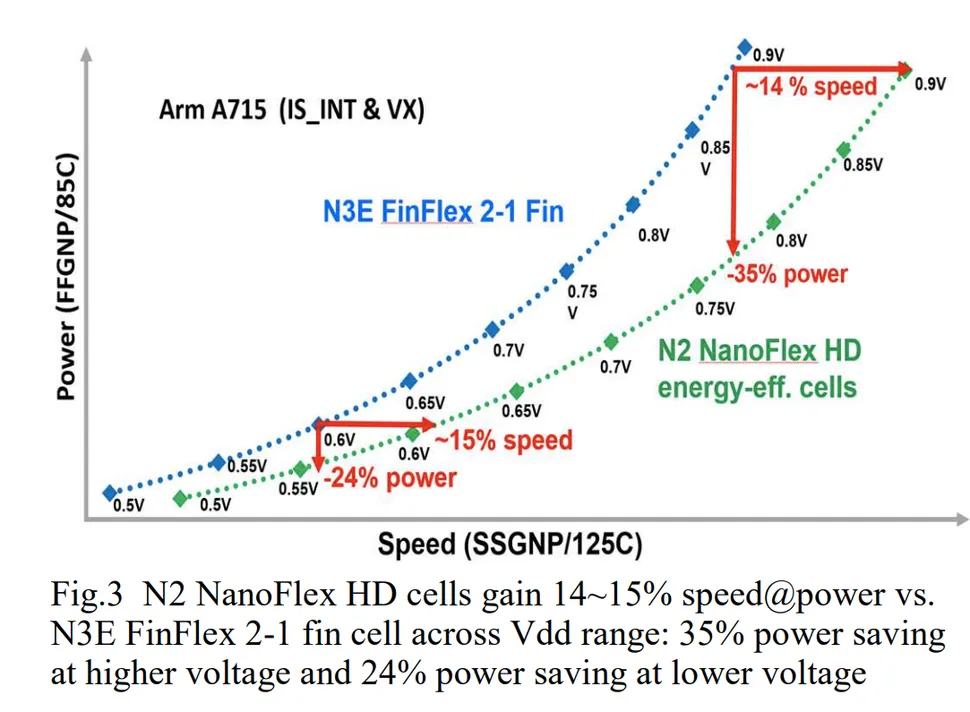

Selon TSMC, son processus en 2nm affiche une performance supérieure de 15%, tout en réduisant la consommation d’énergie jusqu’à 30%. Cette avancée représente une optimisation significative de l’efficacité des nœuds technologiques. La densité des transistors a également augmenté de 1,15 fois, grâce à l’utilisation de transistors Nanosheet à porte all-around (GAA) et au N2 NanoFlex, qui permet d’optimiser l’espace pour différents types de cellules logiques.

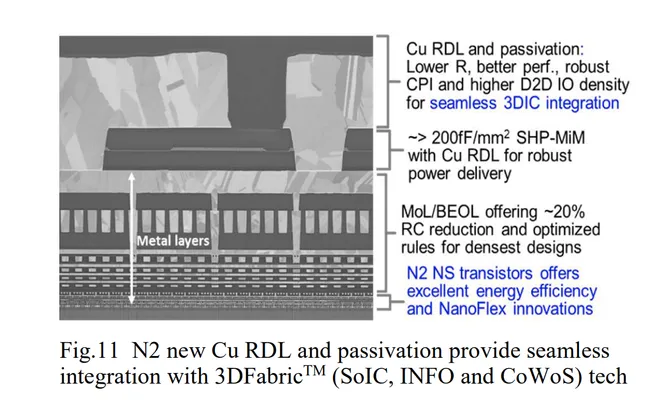

La transition de TSMC de la technologie traditionnelle FinFET vers la technologie N2 Nanosheet donne une meilleure maîtrise du flux électrique, ce qui autorise les constructeurs à ajuster les paramètres en fonction des besoins spécifiques. Cette technologie consiste en un empilement de rubans de silicium étroits, chaque ruban étant entouré d’une porte, garantissant un contrôle plus précis que les implementations FinFET classiques.
Avec le N2, TSMC démontre une amélioration notable de ses capacités par rapport à la technologie en 3nm. De grands acteurs, tels qu’Apple et NVIDIA, sont attendus pour adopter massivement cette technologie, en raison de ses avancées génératives. Cependant, cette technologie de pointe entraînera également une augmentation des coûts, les prix des wafers étant supposés grimper de plus de 10% par rapport à ceux des wafers 3nm.
Un wafer N2 pourrait se chiffrer entre $25,000 et $30,000, selon l’ajustement effectué par TSMC, contrastant avec le prix du wafer 3nm, testé autour de $20,000. De plus, en prenant en compte les taux de rendement initiaux et les phases de production d’essai, il est probable que l’adoption de cette technologie soit plus lente au départ.
