RTX 5060 Ti dans ZOTAC Magnus fonctionnerait uniquement avec PCIe sans 8-Pin
Pour la première fois, un GPU de bureau utilise une interface PCIe hybride qui s’avère efficace, adaptée aux PC compacts à petit budget.
ZOTAC : Interface PCIe Hybride x8+x8 pour le GeForce RTX 5060 Ti
ZOTAC Magnus se distingue en tant que plus petit mini PC équipé du GPU GeForce RTX 5060 Ti et innove en intégrant une interface PCIe hybride, réalisant deux fonctions simultanément. Réussir à intégrer un GPU de bureau dans un boîtier de 2,65 litres est impressionnant, d’autant plus que cette conception évite l’utilisation d’un connecteur d’alimentation externe.

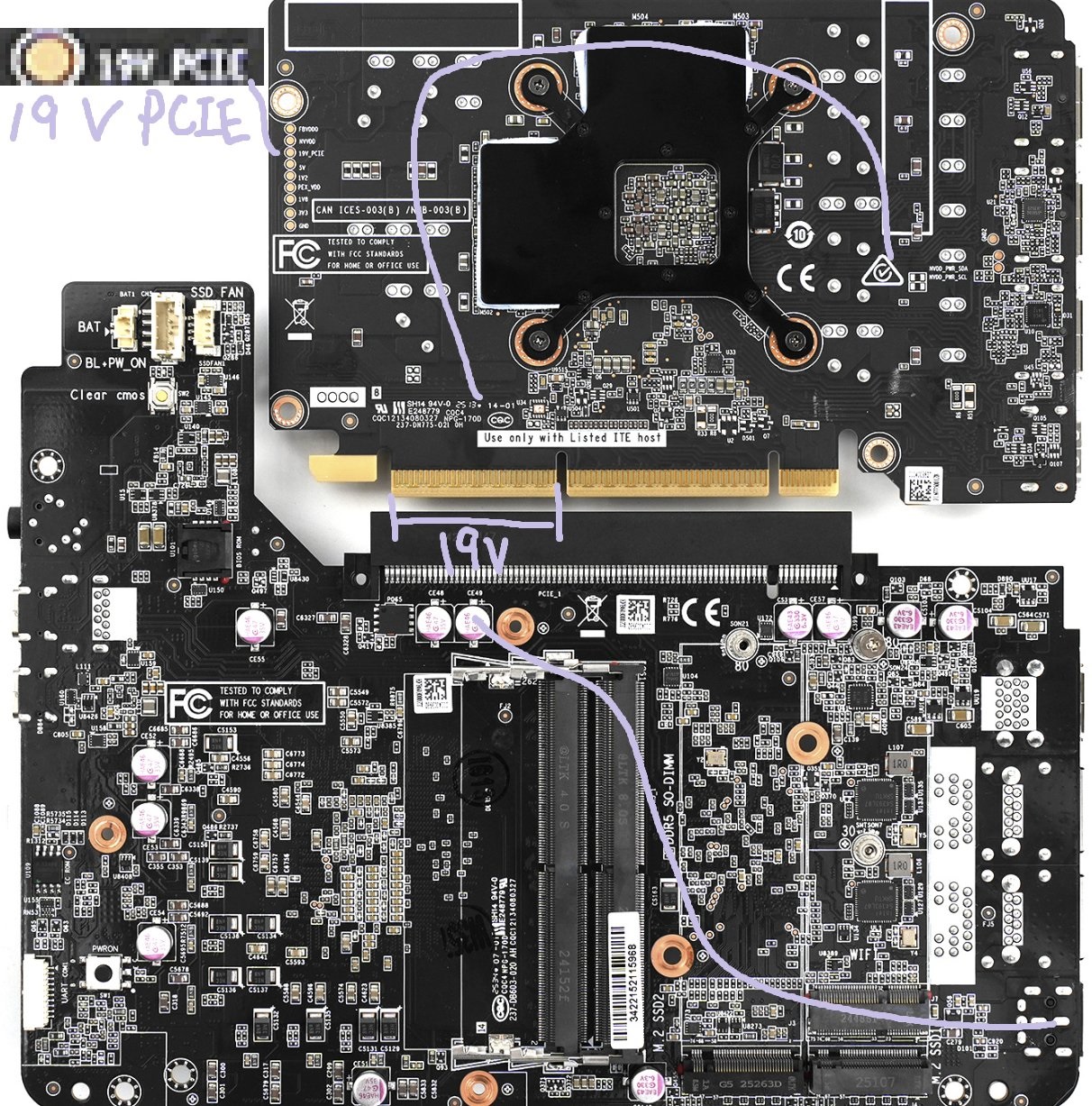

D’après le démontage effectué par HKEPC, le mini PC utilise effectivement la déclinaison 16 Go du RTX 5060 Ti. Fait notable, le connecteur PCIe est divisé en deux parties : la première assure la connexion à la carte mère, tandis que la seconde alimente le GPU. Le logiciel GPU-Z confirme une architecture hybride « PCIe x8 5.0 + x8 5.0 » gérant ces deux tâches.

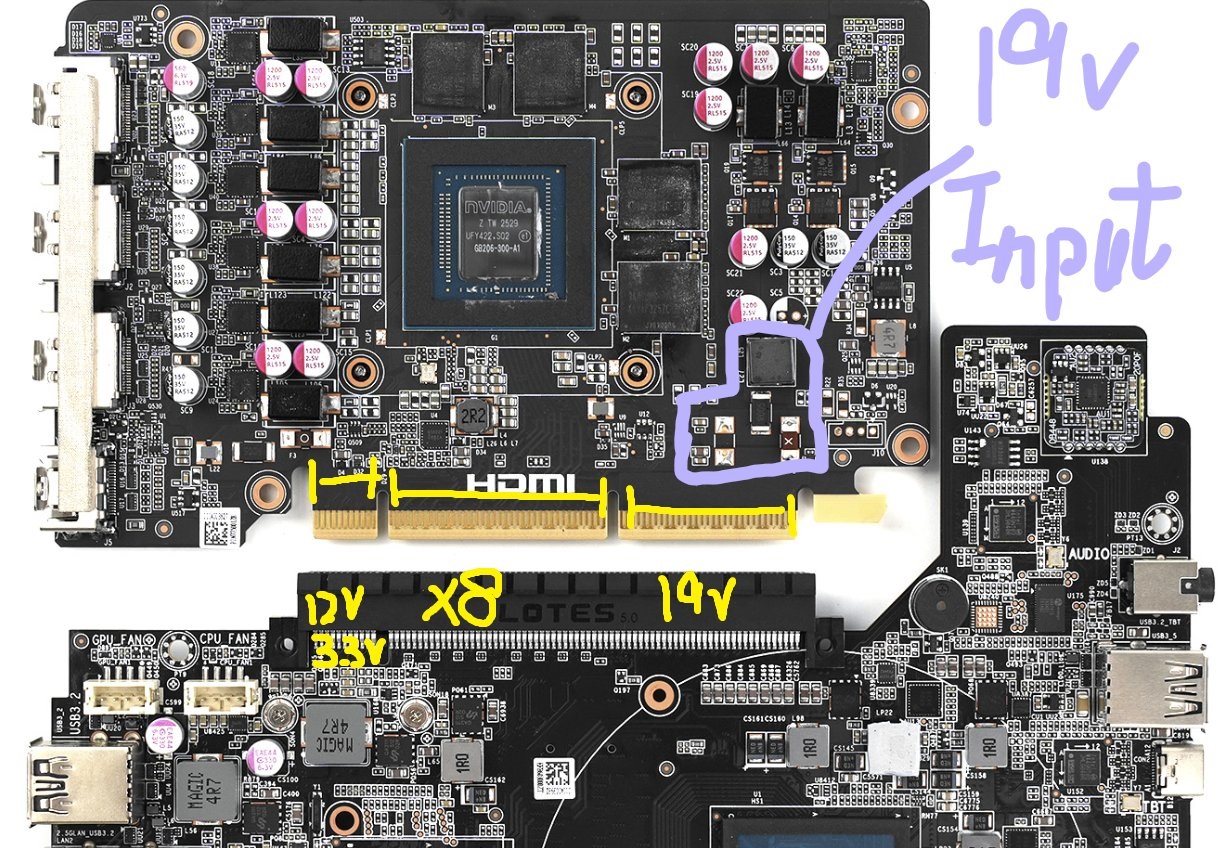

La PCB de la carte mère possède une source d’alimentation qui redirige l’entrée 19V directement vers le GPU via l’interface x8 secondaire. Ce dernier bénéficie d’une connexion PCIe 5.0 x8, suffisante pour atteindre sa pleine performance, tandis que l’autre connecteur x8 tire 180 W nécessaires. Les premiers tests montrent des résultats prometteurs, et ce concept pourrait être bénéfique pour d’autres mini PC compacts équipés de GPU d’entrée et de milieu de gamme.
Bien que ZOTAC ait un autre modèle avec le GeForce RTX 5070 Ti, celui-ci est beaucoup plus volumineux et nécessite un connecteur d’alimentation 12V-2×6. Des solutions comme le connecteur haute puissance BTF d’ASUS existent mais n’atteignent pas la même efficacité que le design du ZOTAC Magnus. Les GPU avec connecteurs PCIe 8 broches uniques peuvent adopter cette conception x8 + x8 tant que la limite de puissance reste en dessous de 200 W, offrant ainsi des ajustements de puissance jusqu’à +11 %, bien que le refroidissement actuel ne soit pas optimal pour l’overclocking.
