Les nouvelles APUs Ryzen « Krackan Point » d’AMD, axées sur le marché grand public, ont récemment fait leur apparition dans la base de données Openbenchmarking. Ces nouveaux modèles visent à offrir des performances intéressantes pour les ordinateurs portables, tout en restant accessibles financièrement.
APUs AMD Ryzen « Krackan Point » : Caractéristiques et Performances
Après le lancement des APUs Ryzen AI 300 basées sur l’architecture Zen 5 avec la série Strix Point, AMD prévoit de renforcer sa gamme avec davantage de déclinaisons. Le nouveau modèle, connu sous le nom de Krackan Point, se concentre sur des ordinateurs portables autour de 1000 $ ou moins.

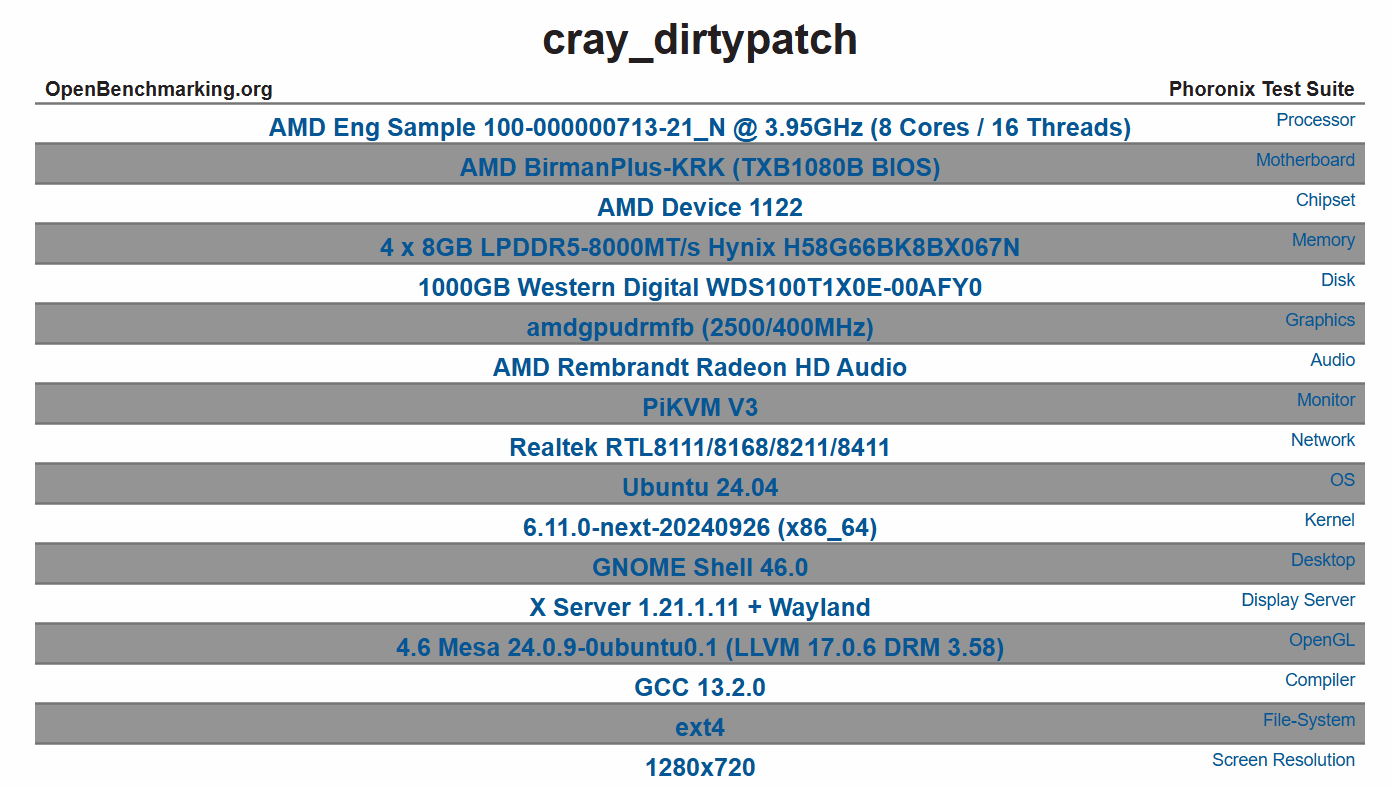

Un exemplaire d’ingénierie, désigné AMD 100-000000713-21_N, a été référencé dans Openbenchmarking. Cette puce se compose de 8 cœurs et 16 threads, avec une fréquence atteignant 3.95 GHz. Les tests ont été réalisés sur une carte mère Birman Plus-KRK, confirmant son appartenance à la série Krackan Point.
Les tests ont été effectués avec 32 Go de mémoire LP5X 8000 MT/s de Hynix. Bien que les détails concernant la partie graphique ne soient pas précisés, la puce est dotée d’une fréquence graphique maximale de 2500 MHz, offrant ainsi un aperçu de son potentiel graphique.

Comparaison de performances avec la gamme Phoenix
En termes de performances, ce processeur se compare à l’APU Ryzen 7 7840HS de la famille Phoenix, qui, bien qu’équipé de 8 cœurs basés sur l’architecture Zen 4, propose des capacités graphiques avec un chip RDNA 3. Bien que l’APU Krackan Point soit en version exemplaire et puisse afficher des performances initialement légèrement inférieures à la référence, ces chiffres devraient s’améliorer à l’approche de la commercialisation.
Des caractéristiques clés, telles que l’architecture monolithique Zen 5, jusqu’à 8 cœurs, 16 Mo de cache L3 partagé et 8 unités de calcul RDNA 3.5, complètent les attentes autour de cette nouvelle série. La prise en charge de la mémoire LPDDR5X-8000 et DDR5, ainsi que l’intégration de l’XDNA 2 Engine, renforcent son attrait pour le marché.
— Everest (@Olrak29_) Octobre 25, 2024
Les modèles de la série Krackan Point, visant les ordinateurs portables, entreront en concurrence directe avec les SOCs Lunar Lake d’Intel, notamment la série Core Ultra 200V. Les deux gammes offrent des configurations similaires, mais la stratégie tarifaire d’AMD semble donner un avantage concurrentiel aux APUs Krackan Point.
Projections et lancement imminent
Les fuites récentes indiquent également que les Krackan Point Ryzen pourraient voir le jour en différentes configurations, toutes prévues pour fonctionner sur la plateforme FP8. Les modèles tels que le Ryzen 5 PRO « 100-000001600-40 » et le Ryzen 7 PRO « 100-000000713-40 » affichent une consommation de 28W.
Les premiers ordinateurs portables équipés de ces nouvelles APU devraient être disponibles dès début 2025, avec une annonce attendue lors du CES 2025. Les professionnels du secteur surveillent de près cette évolution pour évaluer l’impact qu’auront ces composants sur le marché des ordinateurs portables.
| Nom de la famille CPU | AMD Sound Wave ? | AMD Bald Eagle Point | AMD Krackan Point | AMD Fire Range | AMD Strix Point Halo | AMD Strix Point | AMD Hawk Point | AMD Dragon Range | AMD Phoenix |
|---|---|---|---|---|---|---|---|---|---|
| Marque de famille | TBD | Ryzen AI 400 | TBD | TBD | Ryzen AI 300 | Ryzen AI 300 | AMD Ryzen 8040 (H/U-Series) | AMD Ryzen 7045 (HX-Series) | AMD Ryzen 7040 (H/U-Series) |
| Nœud de processus | TBD | 4nm | 4nm | 5nm | 4nm | 4nm | 4nm | 5nm | 4nm |
| Architecture du cœur CPU | Zen 6 ? | Zen 5 + Zen 5C | Zen 5 | Zen 5 | Zen 5 + Zen 5C | Zen 5 + Zen 5C | Zen 4 + Zen 4C | Zen 4 | Zen 4 |
| Cœurs/Threads CPU (Max) | TBD | 12/24 | 8/16 | 16/32 | 16/32 | 12/24 | 8/16 | 16/32 | 8/16 |
| Cache L2 (Max) | TBD | 12 Mo | TBD | TBD | 24 Mo | 12 Mo | 4 Mo | 16 Mo | 4 Mo |
| Cache L3 (Max) | TBD | 24 Mo + 16 Mo SLC | 32 Mo | TBD | 64 Mo + 32 Mo SLC | 24 Mo | 16 Mo | 32 Mo | 16 Mo |
| Horloges CPU Max | TBD | TBD | TBD | TBD | TBD | 5.1 GHz | TBD | 5.4 GHz | 5.2 GHz |
| Architecture du cœur GPU | RDNA 3+ iGPU | RDNA 3.5 4nm iGPU | RDNA 3+ 4nm iGPU | RDNA 3+ 4nm iGPU | RDNA 3.5 4nm iGPU | RDNA 3.5 4nm iGPU | RDNA 3 4nm iGPU | RDNA 2 6nm iGPU | RDNA 3 4nm iGPU |
| Cœurs GPU Max | TBD | 16 CUs (1024 Cœurs) | 12 CUs (786 cœurs) | 2 CUs (128 cœurs) | 40 CUs (2560 cœurs) | 16 CUs (1024 cœurs) | 12 CUs (786 cœurs) | 2 CUs (128 cœurs) | 12 CUs (786 cœurs) |
| Horloges GPU Max | TBD | 2900 MHz | TBD | TBD | TBD | 2900 MHz | 2800 MHz | 2200 MHz | 2800 MHz |
| TDP (cTDP Down/Up) | TBD | 15W-45W (65W cTDP) | 15W-45W (65W cTDP) | 55W-75W (65W cTDP) | 55W-125W | 15W-45W (65W cTDP) | 15W-45W (65W cTDP) | 55W-75W (65W cTDP) | 15W-45W (65W cTDP) |
| Lancement | 2026 ? | 2025 ? | 2025 ? | 2H 2024 ? | 2H 2024 ? | 2H 2024 | Q1 2024 | Q1 2023 | Q2 2023 |
