Palit RTX 4080 SUPER possède deux connecteurs de 8 broches non soudés

La carte graphique Palit RTX 4080 SUPER est l’un des nombreux modèles personnalisés lancés sur le marché appartenant à la famille des RTX 4000 SUPER. Cependant, ce modèle particulier cache quelque chose de curieux sur son PCB.

La Palit RTX 4080 SUPER dispose de deux connecteurs à 8 broches

RTX 4080 SUPER

Lorsque NVIDIA a décidé de lancer les modèles RTX 4000 SUPER, elle a exigé de tous ses partenaires constructeurs qu’ils implémentent le connecteur 12VHPWR, ce qui a finalement été fait. Cependant, il semble que certains partenaires constructeurs n’aient pas été si clairs à ce sujet jusqu’au dernier moment.

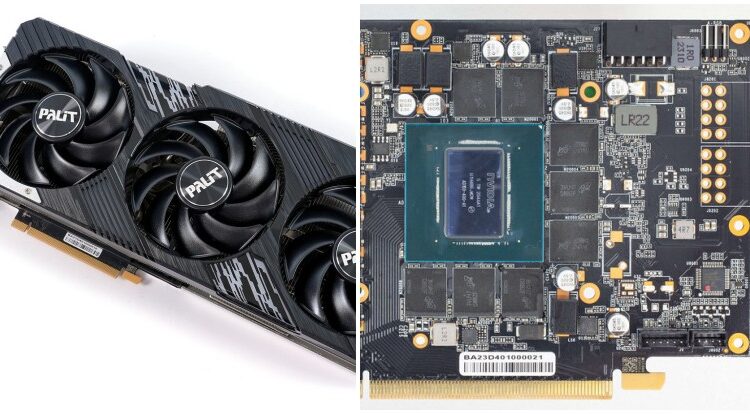

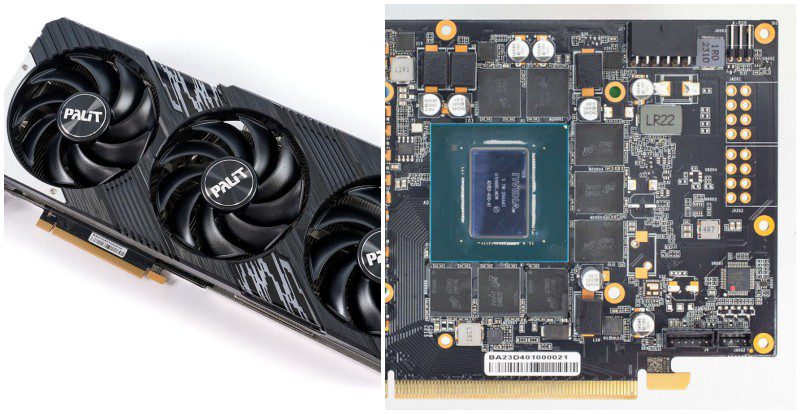

Lors du démontage de la carte graphique Palit RTX 4080 SUPER par l’utilisateur Jisakuhibi, une découverte curieuse a été faite : il y avait de la place pour deux connecteurs d’alimentation à 8 broches sur le PCB.

RTX 4080 SUPER

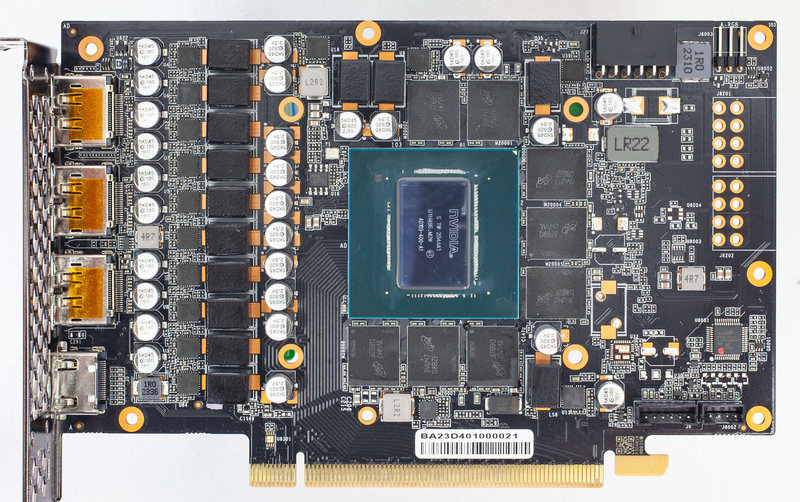

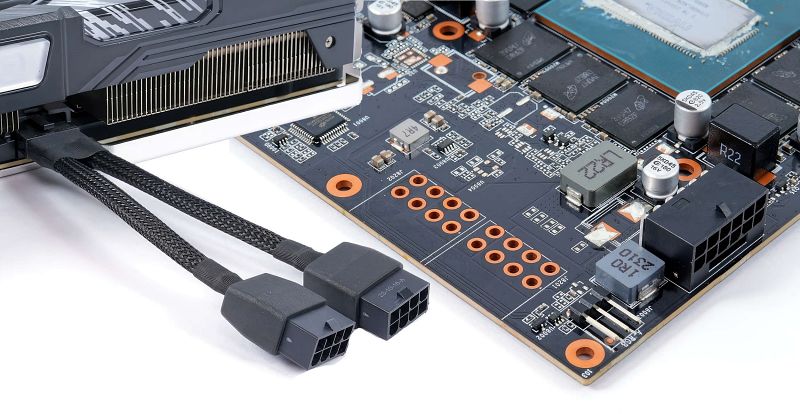

La carte graphique a finalement implémenté le connecteur à 16 broches de NVIDIA (12VHPWR), mais le PCB dispose de l’espace pour deux connecteurs à 8 broches qui n’ont finalement pas été soudés sur le PCB. Cette carte graphique est le modèle Palit RTX 4080 SUPER GAMING PRO. Apparemment, le constructeur avait prévu d’utiliser deux connecteurs à 8 broches classiques pour alimenter cette carte graphique au lieu du nouveau connecteur à 16 broches, une décision qui aurait été changée en cours de route.

RTX 4080 SUPER

Comme cela se produit souvent, les constructeurs de cartes graphiques réutilisent généralement des PCB pour concevoir leurs GPU afin de réduire les coûts. L’idée originale de Palit pourrait avoir été d’implémenter des connecteurs à 8 broches doubles, jusqu’à ce qu’ils optent pour un connecteur à 16 broches. Au lieu de concevoir un nouveau PCB, ils ont simplement ajouté le connecteur à 16 broches et n’ont pas soudé les connecteurs à 8 broches. Cet espace libre est ce que nous voyons maintenant sur le PCB.

À lire :  AMD Athlon K7 : Découverte de dessins gravés environ 25 ans plus tard

Bien que nous n’ayons pas de réponse officielle, il est probable que NVIDIA ait exigé ce changement pendant le développement de la série RTX 4000 SUPER. L’autre réponse possible serait qu’ils aient réutilisé le PCB d’un autre GPU (GeForce ou RTX Quadro) et y aient ajouté le connecteur à 16 broches.

Il est possible que ce modèle ne soit pas le seul à avoir un PCB avec des connecteurs à 8 broches non implémentés, mais c’est le seul que nous avons vu jusqu’à présent.
