Utilisez les bons emplacements de RAM pour éviter une erreur mémoire courante

– Il est important d’utiliser les emplacements mémoire A et B pour un fonctionnement double canal efficace.
– L’installation de modules RAM les uns à côté des autres peut forcer la carte mère à passer en mode mémoire monocanal sous-optimal.

J’ai construit ma juste part de PC au cours des 20 dernières années. Le processus est resté largement le même. Installer la carte mère, placer le CPU, attacher le refroidisseur et la GPU, installer le SSD, et brancher les câbles. Oh attends, la mémoire doit toujours être installée, et croyez-le ou non, vous pouvez le faire de la mauvaise façon.

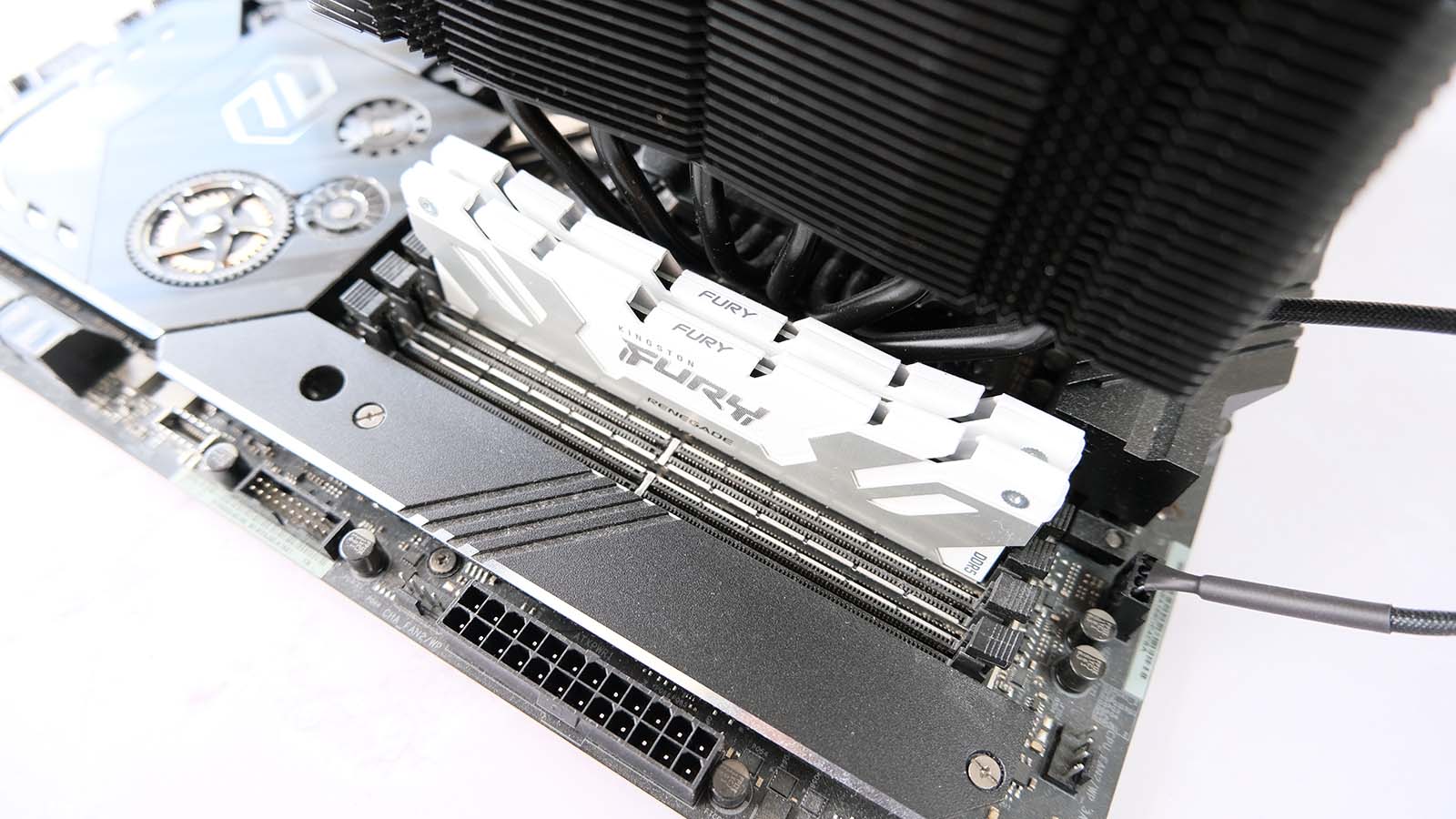

La plupart des CPU grand public – qu’il s’agisse d’AMD ou d’Intel – utilisent la mémoire double canal. Comme son nom l’indique, vous avez besoin de plusieurs barrettes de RAM par deux pour des performances optimales. La majorité des cartes mères ATX ont tendance à être livrées avec quatre emplacements DIMM, permettant une capacité supplémentaire en doublant. Armé de cette connaissance, l’idée de bon sens pour le constructeur non initié est d’installer deux modules de RAM côte à côte. Pourquoi ne le feriez-vous pas? Je peux vous dire pourquoi : parce que le faire force la plupart des cartes mères en mode mémoire monocanal suboptimal. Laissez-moi vous expliquer.

Voici une photo de la carte mère ASRock Z790 Nova WiFi dans toute sa gloire. Remarquez les quatre emplacements DIMM disposés de manière régulière. Regardez juste au-dessus pour voir qu’ASRock étiquette utilement les emplacements comme DDR5_A1, DDR5_A2, DDR5_B1 et DDR5_B2. Si je laisse ma mère près de la carte et que je lui demande d’installer deux modules, elle choisirait sans aucun doute A1 et A2.

Quels emplacements RAM devez-vous utiliser?

Cependant, le diable est dans les détails. Vous voyez, une opération bi-canal efficace se produit lorsque vous utilisez à la fois les emplacements A et B. Utiliser A ou B seul met la carte en mode monocanal. L’option préférée est A2 et B2, donc le deuxième et le quatrième emplacement alors que vous le regardez. Remplir tous les emplacements permet également un fonctionnement de la mémoire en mode double canal, tout en étant soumis à des stipulations sur la vitesse, en fonction de votre configuration exacte. TLDR : en regardant de haut en bas, allez soit aux positions deux et quatre, soit remplissez le tout.

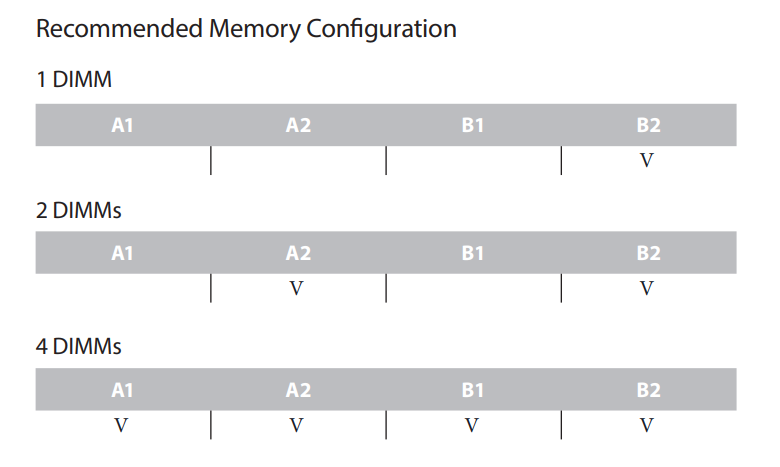

Pour être juste envers ASRock, en creusant profondément dans le manuel, on découvre cette vérité, mais les utilisateurs novices s’aventurent-ils jamais aussi loin quand il y a un PC Intel Core ou AMD Ryzen étincelant et prêt à être construit.

D’accord, j’ai déterminé que votre PC est en excellente santé en optant pour A2+B2, même s’il est également acceptable d’utiliser A1+B1 si une telle configuration favorise le flux d’air global du châssis. Gardez à l’esprit que l’utilisation de trois barrettes n’est pas recommandée car bien que cette approche augmente la capacité, elle force toute carte mère à fonctionner à nouveau en mode mémoire monocanal maudit.

Une bonne question est pourquoi se concentrer sur le fait de s’assurer que votre carte fonctionne avec une mémoire double canal? Il ne peut pas y avoir trop de différences, quelle que soit l’orientation de la RAM. Laissez-moi mettre cette assertion à l’épreuve en démarrant la plateforme de test OMGPU récemment abandonnée composée d’un processeur AMD Ryzen 9 5950X, de 32 Go de RAM DDR4-3200 CL14, et d’une carte graphique Sapphire Radeon RX 7900 XTX. La raison de choisir cela par rapport à une plateforme plus récente est double : premièrement, ce plateforme Ryzen 9 7950X3D n’aime pas passer en mode monocanal – il reste des problèmes avec l’entraînement de la mémoire qui, heureusement, ne sont pas présents sur les anciens matériels AMD. Deuxièmement, tout le monde n’a pas du hardware dernier cri, donc utiliser un PC de génération précédente offre une meilleure vision du monde réel.

Pourquoi les emplacements mémoire sont-ils importants?

Ce que vous voyez ce sont des benchmarks effectués avec la mémoire dans les emplacements préférés A2+B2 sur la carte mère Asus ROG Crosshair VIII Formula à gauche, puis la mémoire déplacée vers A1+A2 à droite. Vous conservez toujours la même capacité – 32 Go dans ce cas – mais il est clair de voir les différences entre les orientations optimales (double canal) et suboptimales (monocanal).

Il n’est pas surprenant qu’AIDA rapporte une baisse d’environ 50% dans la lecture, l’écriture et la copie mémoire, renforçant le fait que la RAM système et le CPU ne sont pas alignés correctement. Vous donnez à la bête des portions à moitié, et personne n’aime un CPU affamé. Les différents niveaux de cache restent à peu près les mêmes, bien sûr, car ils sont situés sur le CPU plutôt que sur la mémoire principale.

D’accord, j’ai perdu environ la moitié de la capacité de bande passante de la RAM en plaçant deux barrettes ensemble. La question suivante concerne l’impact réel.

Théoriquement, l’exécution de la mémoire en mode monocanal ne fera pas grande différence pour les applications dont les ensembles de travail correspondent à la mémoire cache incorporée du CPU. Dans ce cas, cela indique qu’il n’y a peu nécessité pour l’ordinateur de faire appel à la mémoire externe pour des données dont il pourrait avoir besoin, rendant la conversation caduque. Sachant que les processeurs modernes sont dotés de plus de mémoire cache que jamais auparavant – la ligne X3D d’AMD, par exemple, excelle dans ce domaine – les véritables effets de la RAM monocanal sont mieux compris au cas par cas.

Le Ryzen 9 5950X obtient 1 490 points au test multicœur de Cinebench 2024 en mode double canal, tombant à 1 486 en mode monocanal. Cela me évoqué que l’application n’est pas sensible à la bande passante RAM, la plupart des données étant déplacées vers les caches du CPU, donc cela n’a pas vraiment d’importance si vous faites une erreur de débutant en plaçant deux barrettes côte à côte.

D’autre part, les applications sensibles à la bande passante montrent une différence de performance très appréciable. Ci-dessus, vous voyez y-cruncher calculer la constante Pi à 2,5 milliards de places. L’écran de gauche montre le mode double canal, tandis que le droit exécute le mode monocanal – tout le reste reste le même.

Il faut 41% moins de temps pour calculer le temps mur à mur en mode monocanal… et c’est énorme. Bien sûr, la plupart des applications ne sont pas aussi sensibles, mais cet exercice montre clairement l’impact négatif qu’une erreur de base peut avoir. C’est comme conduire une Ferrari et se limiter à la troisième vitesse. Ne le faites pas!

Optimiser les performances de jeu

En passant aux jeux sur une Radeon RX 7900 XTX, la configuration en double canal renvoie des fréquences d’images moyennes et minimales de 236,2/94 sur le benchmark Final Fantasy XIV Endwalker réglé sur la qualité maximale en FHD. Comparez cela avec 228/81 pour le mode monocanal. La moyenne n’est pas si mal, mais la chute des minimums est plus préoccupante. Des résultats similaires sont obtenus dans d’autres jeux, en particulier en FHD, où le CPU est plus un bottleneck (goulot d’étranglement). Si le plan est de ne laisser aucune image derrière, assurez-vous que les bases évidentes sont couvertes.

De nombreux BIOS modernes alertent l’utilisateur de l’impasse de la mémoire monocanal en indiquant que la mémoire n’est pas dans les emplacements idéaux. C’est une bonne initiative des constructeurs de cartes mères, bien que ce niveau de sensibilisation ne soit généralement pas présent sur les anciennes cartes. Même si cela peut sembler que j’apprends à un vieux singe à faire la grimace, assurez-vous que la mémoire de votre PC est configurée correctement pour des performances optimales.

En règle générale donc, laissez un espace entre deux barrettes de RAM sur une carte mère. Les performances de votre PC dépendent grandement de cela.
