Il semble qu’Intel Foundry ait véritablement atteint un tournant déterminant avec le processus 18A, suscitant un grand intérêt de la part des géants de la technologie.
Le Processus 18A d’Intel : Une Avancée Majeure pour la Division Foundry
La division des puces d’Intel est à la recherche d’une avancée significative, tant pour des raisons financières que pour redorer son image face à TSMC. Ce dernier a récemment gagné en popularité après son partenariat avec des acteurs politiques aux États-Unis. Les clients voient désormais les installations de TSMC aux États-Unis comme une alternative sérieuse à celles de Taïwan. La réponse d’Intel pourrait bien être le nœud 18A.

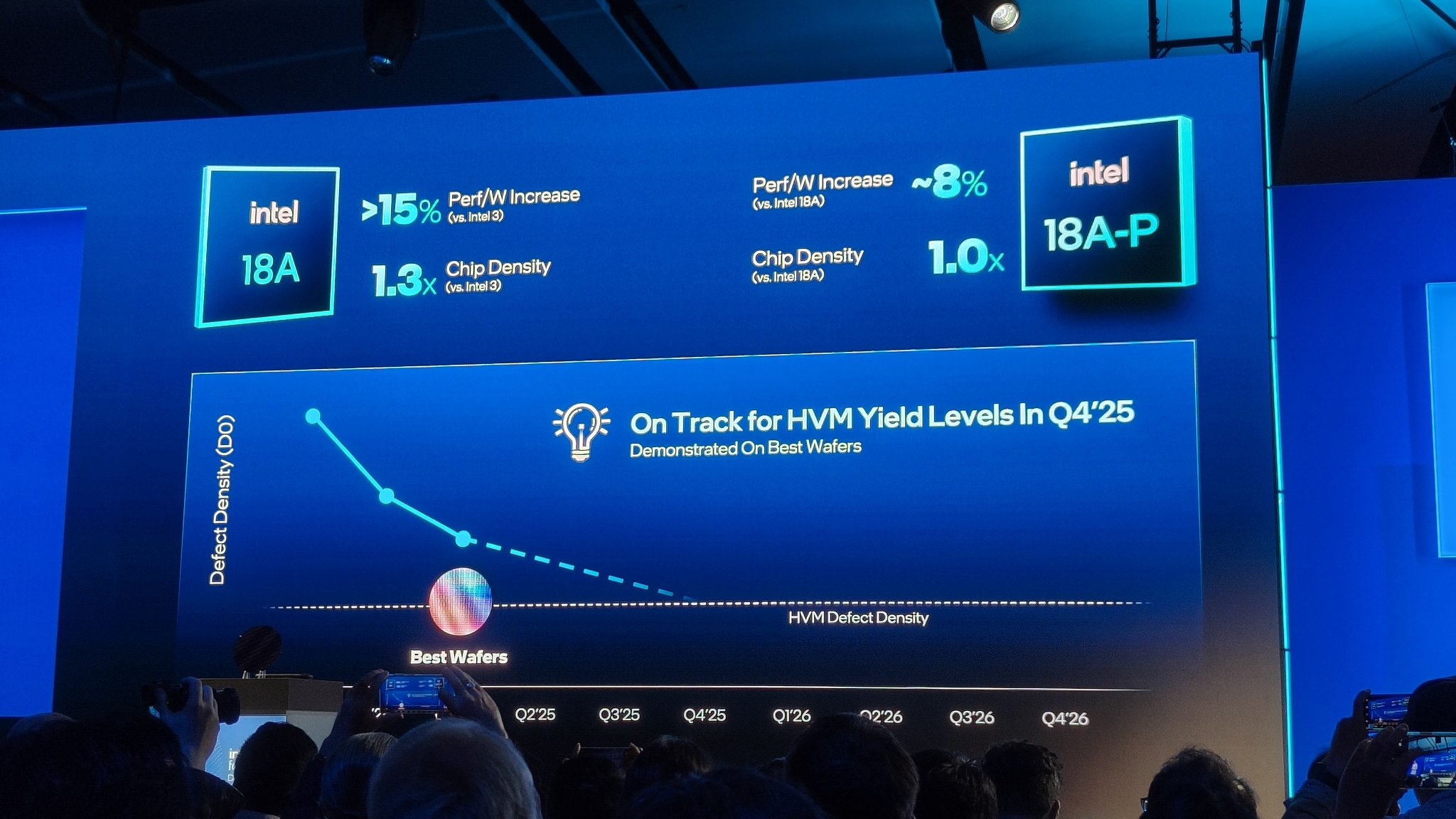

D’après le média coréen ChosunBiz, la société est en pourparlers avec NVIDIA, Microsoft et Google concernant son processus 18A, qui pourrait s’avérer être un concurrent sérieux face à N2 de TSMC. Lors d’un événement récent, Intel a présenté ce nœud, affirmant qu’il est le « processus le plus avancé fabriqué aux États-Unis ». Les performances de 18A se comparent respectivement à celles de N2, notamment en matière de densité SRAM et d’efficacité énergétique.

Ce regain d’intérêt pour le processus 18A coïncide avec l’évolution de la direction chez Intel, notamment avec la nomination de Lip-Bu Tan en tant que nouveau PDG. Sa vision pourrait insuffler un nouvel élan à la conception automatisée des semi-conducteurs, mais aussi à l’emballage et à la fabrication. Si Tan abandonne la stratégie « IDM 2.0 », Intel pourrait également renforcer sa présence sur le segment des CPU.
Un autre facteur expliquant cet intérêt pour 18A est la saturation des lignes de production de TSMC, poussant ainsi d’autres entreprises à explorer des solutions alternatives. Intel semble en bonne position pour rivaliser avec le nœud 2nm de TSMC. Bien que Samsung Foundry participe également à cette compétition, ils n’ont pas encore pris l’avantage dans cette course.
