Conception BTF 3.0 de DIY-APE : Simplifiez vos PC DIY avec gestion des câbles à l’arrière

DIY-APE se concentre sur son design de PC BTF 3.0 de nouvelle génération, qui améliore la gestion des câbles à l’arrière de la carte mère.

DIY-APE : un leader dans le design des cartes mères à l’arrière, présente le BTF 3.0

Cette année, DIY-APE a dévoilé un connecteur 50 broches pour les dernières cartes mères BTF 3.0. Ce connecteur unique permet d’alimenter le système sans avoir besoin de câbles supplémentaires depuis l’alimentation vers la carte mère et la carte graphique.

Ce nouveau design nécessite que l’alimentation soit placée près du connecteur, donc il n’est compatible qu’avec des boîtiers BTF 3.0. Cependant, DIY-APE a clarifié que ce n’est pas exclusif.

Le design du connecteur à l’arrière a été introduit par DIY-APE il y a plusieurs années. L’entreprise a perfectionné le design des PC DIY malgré les difficultés, car l’intégration des connecteurs à l’arrière exigeait des modifications dans un marché déjà bien établi.

Pour initier l’ère BTF, DIY-APE a collaboré avec des entreprises majeures telles qu’ASUS, MSI, et Gigabyte. De nombreux produits respectant le design BTF sont désormais disponibles, offrant une multitude d’options aux assembleurs. La prochaine étape pour DIY-APE sera d’optimiser cet écosystème pour les futurs utilisateurs de PC.

Avec BTF 3.0, DIY-APE souhaite apporter des améliorations telles que :

• Cartes graphiques à alimentation Gold Finger
• Cartes graphiques à alimentation Hidden
• Refroidissement par eau à tubes courts
• Alimentation Gold Finger
• Connecteur d’alimentation à insertion latérale
• Carte mère avec Interface IO à l’arrière
• Carte mère avec IO à l’arrière Gold Finger
• Boîtier avec Interface IO à l’arrière

Initialement, le but de DIY-APE était de centraliser toutes les interfaces d’alimentation et IO à un seul connecteur. Cependant, ils ont choisi de rester compatibles avec les standards BTF 2.0 et non-BTF existants.

Cette nouvelle connectique 50 broches, inspirée des standards ATX3.0 et ATX 3.1, regroupe toute l’alimentation nécessaire pour la carte mère, le CPU et la GPU. Ce câble peut délivrer jusqu’à 2145W, satisfaisant les besoins des configurations modernes.

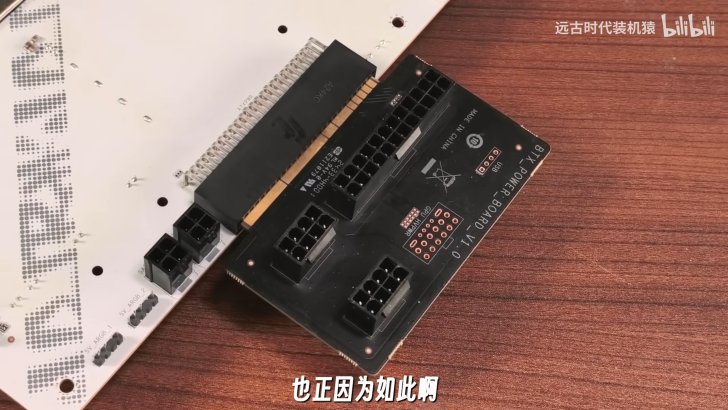

Pour les systèmes utilisant des alimentations non BTF 3.0, DIY-APE a conçu un adaptateur BTX avec un connecteur 24 broches et des ports CPU 8 broches, tout en ajoutant des entrées 4 broches pour les périphériques SATA.

Pour les GPU, un slot GC_HPWR a été conçu pour permettre plus de 1000W de puissance. L’entreprise prévoit d’utiliser un adaptateur modulaire pour connecter des cartes graphiques non BTF via un connecteur 16 broches.

Un des objectifs futurs est de rassembler toutes les interfaces IO de la carte mère en un seul connecteur. Cela nécessitera des modifications chez les constructeurs de boîtiers et cartes mères, mais le nouveau connecteur BTF 3.0 et ses adaptateurs faciliteront cette transition.

Le système de refroidissement AIO à tubes courts, pour une gestion esthétique des câbles, sera également une composante essentielle de l’écosystème BTF 3.0. Entre autres spécificités, les boîtiers disposeront de chemins de câblage dédiés pour les ventilateurs et l’éclairage RGB.

DIY-APE a présenté un concept à l’aide de hardware Colorful, combinant une alimentation BTF 3.0 avec une carte mère et un GPU compatibles.

Le résultat est un design soigné et sans câbles qui annonce l’avenir des PC DIY. Nous attendons avec impatience les mises à jour sur l’écosystème BTF 3.0 et les initiatives d’autres constructeurs.
