Câble d’alimentation 12V-2×6 fond sur la NVIDIA GeForce RTX 5070
Récemment, une expérience malheureuse a été partagée par un utilisateur concernant une carte graphique NVIDIA GeForce RTX 5070. Un câble 12V-2×6 a été retrouvé brûlé, faisant craindre des problèmes de connectique qui semblaient épargner ce modèle. Bien qu’il soit encore trop tôt pour établir des conclusions précises, des éléments laissent penser à un court-circuit du côté du connecteur plutôt qu’à l’entrée d’alimentation.
En l’occurrence, cet incident a eu lieu deux secondes après que l’utilisateur Ere9w a allumé son ordinateur. C’est une situation que craint n’importe quel constructeur de PC : une émanation de fumée d’un système flambant neuf. Malheureusement, après avoir vérifié plusieurs fois les câbles, Ere9w a rencontré la première défaillance d’une RTX 5070.
Source: @ere9w sur X.

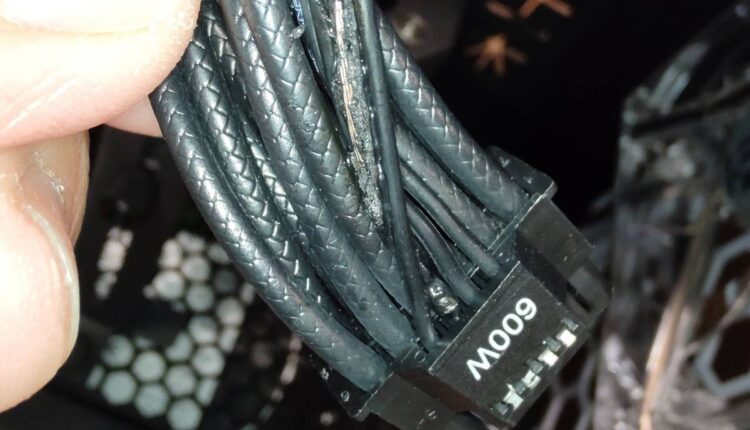

À l’test de l’image partagée, plusieurs anomalies sont apparentes. Tout d’abord, le câble fondu ne faisait pas partie des douze threads transportant le 12V et la masse. Il s’agissait plutôt d’un des threads de détection utilisé pour communiquer avec l’alimentation. Ces threads ne devraient pas supporter un courant suffisant pour provoquer une fusion, ce qui suggère un défaut de fabrication ou un dommage entraînant un court-circuit avec une ligne de 12V.
De plus, le connecteur 12V-2×6 sur la carte graphique apparaît endommagé, avec un troisième broche manquante sur la rangée inférieure. Dans une vidéo postée par @ere9w, il s’avère que cette broche n’était pas absente mais plutôt enfoncée à l’intérieur du connecteur. Cela pourrait être un simple défaut de fabrication, mais les indications laissent penser à une erreur de manipulation de la part de l’utilisateur.
Analyse des causes possibles
Il semble qu’au moment de l’installation du câble, les trous de broche n’étaient pas parfaitement alignés. Cela a entraîné le repliement d’une des broches sans établir de connexion correcte. Comme l’a souligné @unikoshardware, ce mouvement a pu entrer en contact avec un fil de détection, provoquant ainsi un court-circuit entraînant un flux important d’énergie à travers ce câble, le brûlant. De plus, précisons que ces câbles, bien qu’ayant l’air modifiés, sont en réalité ceux fournis avec l’alimentation Seasonic Focus GX 750.
Il est impératif que ce genre de situation ne se produise pas. Le connecteur devrait être suffisamment robuste pour donner un retour d’information lors de mauvaises manipulations, comme le feraient des connecteurs à huit broches traditionnels. Si les délicats connecteurs de ventilateur PWM et ARGB sur les cartes mères peuvent gérer cela, les câbles d’alimentation des GPU doivent également être à la hauteur. Une séparation en plastique entre les connexions 12V, masse et de détection pourrait être une bonne solution.
Conséquences pour l’utilisateur et les recommandations
Il est certain qu’Ere9w aura du mal à convaincre Zotac que sa NVIDIA GeForce RTX 5070 est arrivée défectueuse de l’usine. Nous espérons que ni la carte ni l’alimentation n’ont subi de dommages irréparables. Avec un peu de chance, les protections intégrées ont bien fonctionné, et l’utilisateur devra simplement réinsérer la broche défectueuse à sa place. Il pourrait même envisager de réutiliser le câble après l’avoir recouvert d’une gaine de protection.
